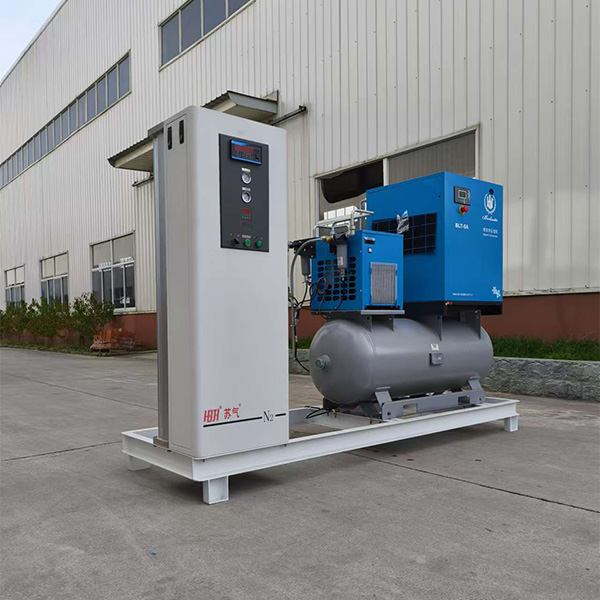

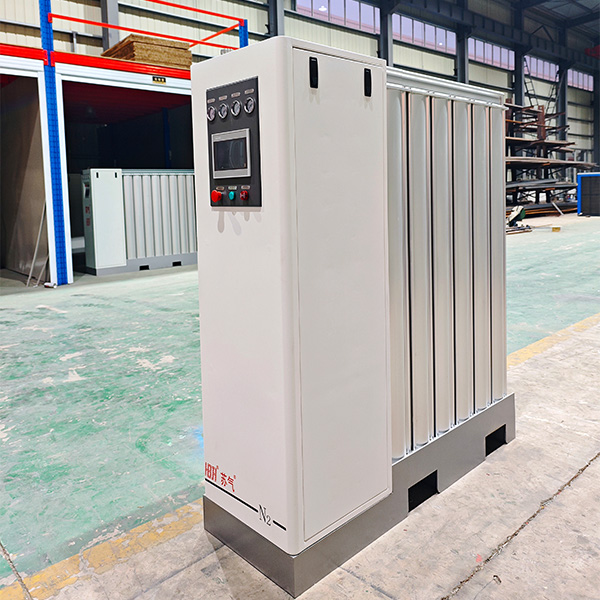

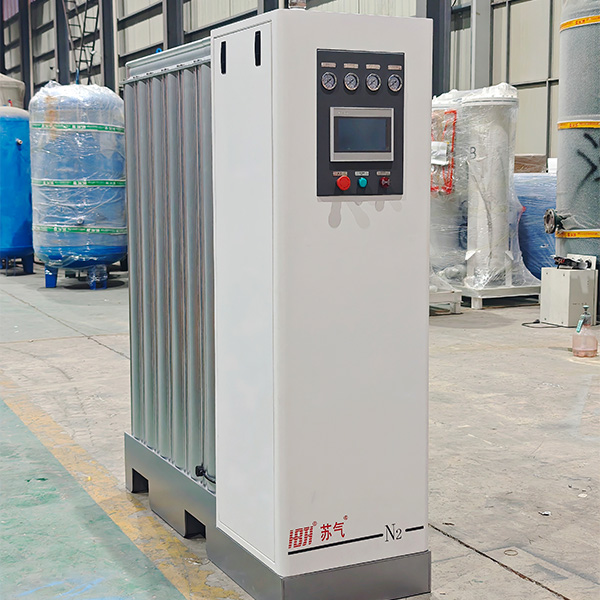

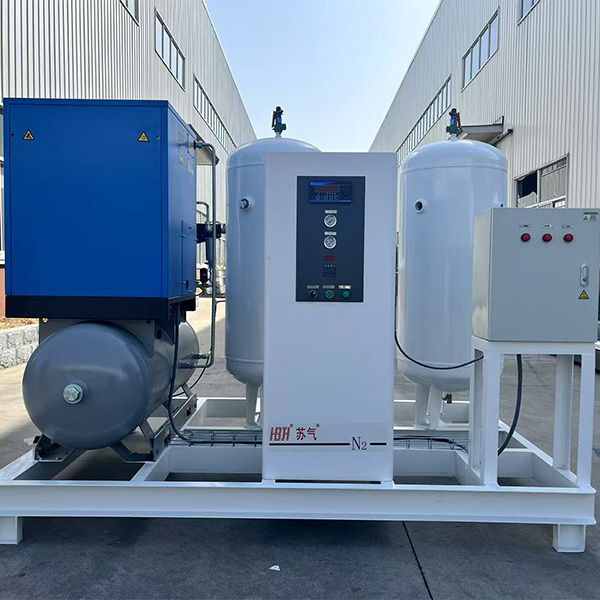

Модуларни генератор азота за лабораторију и производњу малих размера
Машина за производњу азота од алуминијумске легуре састоји се од неколико модула за генерисање азота, користећи молекуларно сито угљеника као адсорбент, принцип адсорпције под притиском, анализу степенастог дејства за апсорпцију кисеоника из ваздуха, како би се аутоматски одвојила опрема за одвајање азота.
Модуларни генератор азота за лабораторију и производњу малих размера

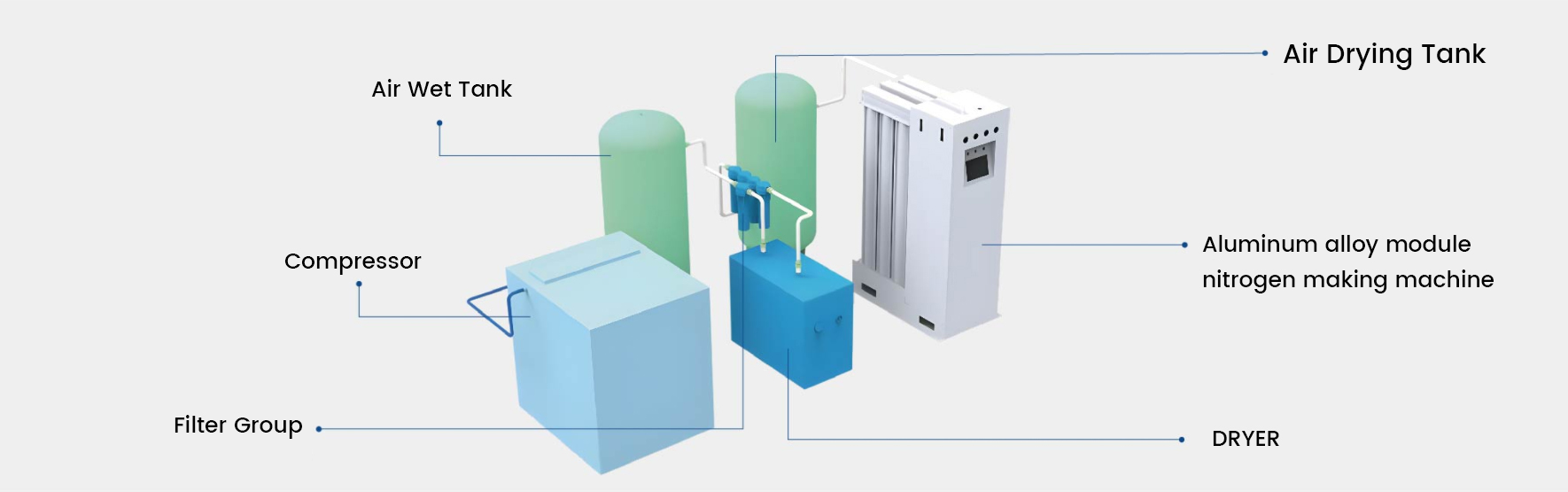

Дијаграм тока машине за азот
Карактеристике производа
| TYMKN-1400 (Модуларни генератор азота од алуминијумске легуре) | ||||||||||||||
| Модел | Запремина ваздуха | 99,5% | 99,9% | 99,95% | 99,99% | 99,995% | 99,999% | Улаз ваздуха /унутрашња жица | Улаз за чисти гас /унутрашња жица | Дужина/мм | Ширина/мм | Високо/мм | Тежина/тона | Процесни резервоар |
| TYMKN-3-03 | Нм³/х | 7,98 | 5,80 | 4,93 | 4.06 | 3,48 | 2,61 | ДН15 | ДН15 | 740 | 500 | 1705. | 0,1 | Уграђено |
| Нм³/мин | 0,39 | 0,34 | 0,29 | 0,27 | 0,25 | 0,24 | ||||||||
| TYMKN-3-06 | Нм³/х | 15,95 | 11,60 | 9,86 | 8.12 | 6,96 | 5.22 | ДН15 | ДН15 | 900 | 500 | 1705. | 0,2 | |
| Нм³/мин | 0,78 | 0,68 | 0,58 | 0,54 | 0,50 | 0,48 | ||||||||
| TYMKN-3-09 | Нм³/х | 23,93 | 17.40 | 14,79 | 12.18 | 10.44 | 7,83 | ДН15 | ДН15 | 1063 | 500 | 1705. | 0,3 | |
| Нм³/мин | 1.18 | 1,03 | 0,87 | 0,81 | 0,75 | 0,74 | ||||||||
| TYMKN-3-12 | Нм³/х | 31,90 | 23.20 | 19,72 | 16.24 | 13,92 | 10.44 | ДН20 | ДН15 | 1225 | 500 | 1705. | 0,4 | |
| Нм³/мин | 1,57 | 1,36 | 1.16 | 1.10 | 1,00 | 0,96 | ||||||||
| TYMKN-3-15 | Нм³/х | 39,88 | 29,00 | 24,65 | 20.30 | 17.40 | 13.05 | ДН20 | ДН15 | 1390 | 500 | 1705. | 0,5 | |
| Нм³/мин | 1,95 | 1,70 | 1,45 | 1,34 | 1,25 | 1.20 | ||||||||
| TYMKN-3-18 | Нм³/х | 47,85 | 34,80 | 29,58 | 24.36 | 20,88 | 15,66 | ДН25 | ДН15 | 1550 | 500 | 1705. | 0,6 | |
| Нм³/мин | 2,35 | 2,04 | 1,74 | 1,61 | 1,50 | 1,44 | ||||||||
| TYMKN-3-21 | Нм³/х | 55,83 | 40,60 | 34,51 | 28,42 | 24.36 | 18.27 | ДН25 | ДН15 | 1715. | 500 | 1705. | 0,7 | |
| Нм³/мин | 2,75 | 2,39 | 2.03 | 1,88 | 1,75 | 1,68 | ||||||||
| TYMKN-3-24 | Нм³/х | 64,90 | 47,20 | 40,12 | 33,04 | 28.32 | 21.24 | ДН25 | ДН15 | 1875. | 500 | 1705. | 0,8 | |
| Нм³/мин | 3.14 | 2,73 | 2.32 | 2.15 | 2,00 | 1,92 | ||||||||
| TYMKN-3-27 | Нм³/х | 71,78 | 52,20 | 44,37 | 36,54 | 31,32 | 23,49 | ДН32 | ДН20 | 2035. | 500 | 1705. | 0,9 | |
| Нм³/мин | 3,53 | 3.07 | 2,61 | 2,42 | 2,25 | 2.16 | ||||||||
| ТИМКН-3-30 | Нм³/х | 80,58 | 58,60 | 49,81 | 41,02 | 35,16 | 26.37 | ДН32 | ДН20 | 2200 | 500 | 1705. | 1 | |
| Нм³/мин | 3,92 | 3.40 | 2,90 | 2,68 | 2,50 | 2.40 | ||||||||
| TYMKN-4-20 | Нм³/х | 79,75 | 58,00 | 49,30 | 40,60 | 34,80 | 26.10 | ДН32 | ДН20 | 1560. године | 660 | 1705. | 0,8 | Спољни |
| Нм³/мин | 3,92 | 3.40 | 2,90 | 2,68 | 2,50 | 2.40 | ||||||||
| TYMKN-4-24 | Нм³/х | 95,70 | 69,60 | 59,16 | 48,72 | 41,76 | 31,32 | ДН32 | ДН25 | 1720. | 660 | 1705. | 0,9 | |
| Нм³/мин | 4,70 | 4.08 | 3,48 | 3.22 | 3,00 | 2,87 | ||||||||
| ТИМКН-4-38 | Нм³/х | 111,65 | 81,20 | 69,02 | 56,84 | 48,72 | 36,54 | ДН32 | ДН25 | 1885. | 660 | 1705. | 1 | |
| Нм³/мин | 5,50 | 4,78 | 4.06 | 3,88 | 3,50 | 3.36 | ||||||||
| ТИМКН-4-32 | Нм³/х | 127,60 | 92,80 | 78,88 | 64,96 | 55,68 | 41,76 | ДН32 | ДН25 | 2045. | 660 | 1705. | 1,15 | |
| Нм³/мин | 6.28 | 5,46 | 4,64 | 4.30 | 4,00 | 3,84 | ||||||||
| ТИМКН-4-36 | Нм³/х | 143,55 | 104,40 | 88,74 | 73,08 | 62,64 | 46,98 | ДН32 | ДН25 | 2210 | 660 | 1705. | 1.3 | |
| Нм³/мин | 7.06 | 6.14 | 5.22 | 4,84 | 4,50 | 4.32 | ||||||||
| ТИМКН-4-40 | Нм³/х | 159,50 | 116,00 | 98,60 | 81,20 | 69,60 | 52,20 | ДН32 | ДН25 | 2370 | 660 | 1705. | 1,45 | |
| Нм³/мин | 7,84 | 6,82 | 5,80 | 5.37 | 5,00 | 4,79 | ||||||||
| Напомене: 1; Адсорпциони притисак ≥0,7 MPa, 2; Када је адсорпција испод 0,7 MPa, потребно је конвертовати | ||||||||||||||
| TYMKN-3" представља 3 реда (укључујући процесне резервоаре), "h TYMKN-4 " представља 4 реда (без процесних резервоара) и”-03" представља 3 торња од алуминијумске легуре. MKN је скраћеница за Модуларни генератор азота. | ||||||||||||||
Ознака производа:
